在Android 工具欄里面，地址：D:/Program Files/Android-sdk-windows/tools  目錄下打開此工具：

　　此工具名為：層級觀察器

　　本篇文章將教大家如何利用層級觀察器查看和優化自己的UI層次關系或者看別人應用程序UI的布局結構，雙擊該處理文件，顯示如下 圖：

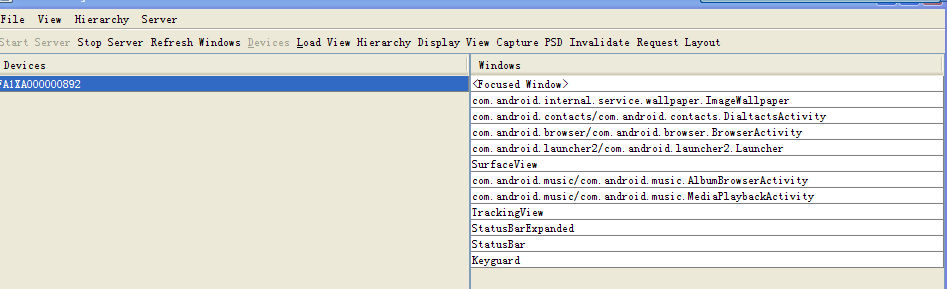

　　左邊為設備列表名稱，如果你開啟多個設備將會一一列出你當前運行的設備，包括真機。

　　右邊是當前設備列表運行的Acitivity ，即你當前運行的Activity 對應的UI布局，本篇將使用Android 自身的音樂播放器，來操作得到UI布局結構，這里的我們要點擊com.Android.music/com.Android.music.MediaPlaybackActivity 項，選中它，到上面點擊Load View Hierarchy 項，右下角將會出現加載進度條，然后將加載的View 結構顯示出來，如下圖：

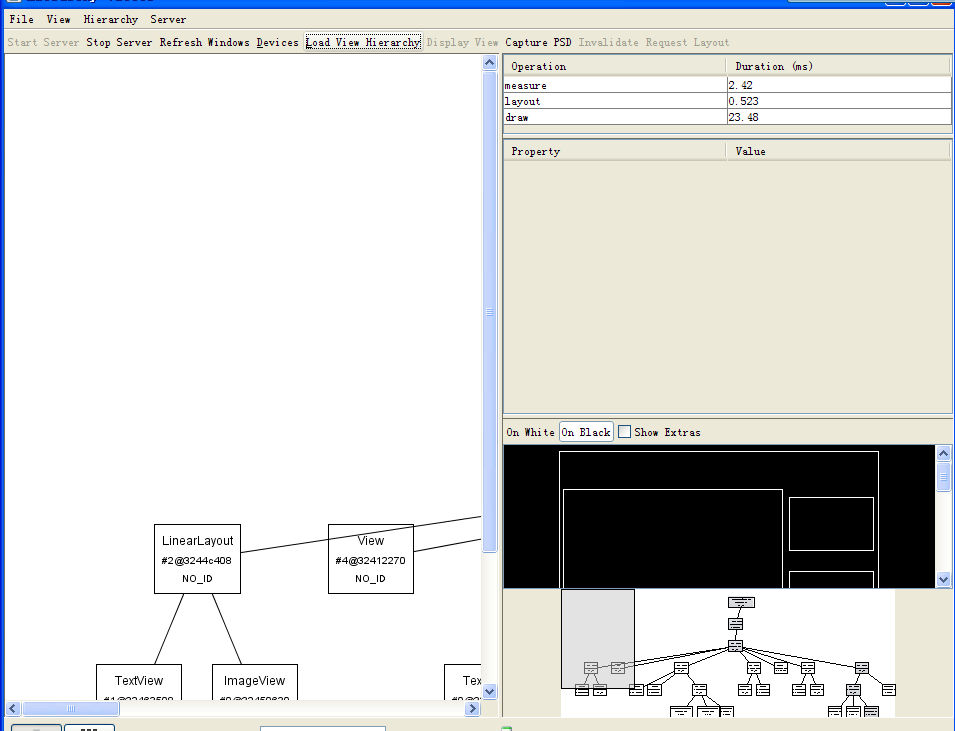

　　左邊為UI 的關系圖，右邊為每個View 的屬性（必須選中任意View 對象）和結構草圖底下是關系圖的縮略圖，底下進度條可以控制關系的顯示大小，左下角兩個按鈕為縮略顯示和列表顯示方式，先把列表顯示方式為如下圖：

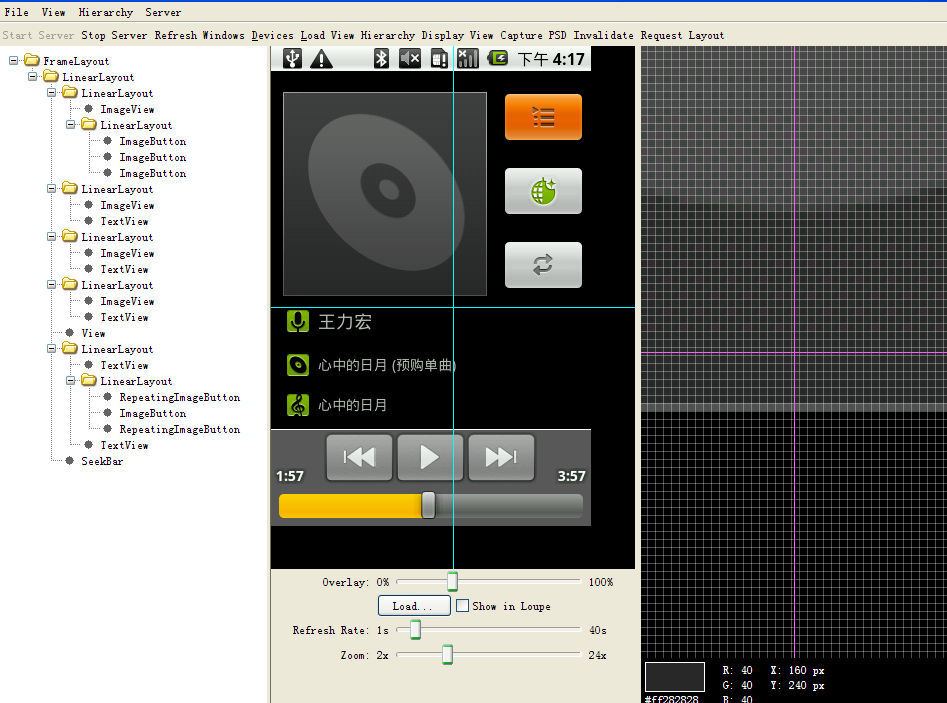

　　左邊為布局中使用的ViewGroup和View 的關系結構圖，點中任意的一個View 對象右邊都會幫我們獲得焦點，右邊為顯示當前Activity 在真機運行的效果圖，我記得有個朋友在QQ群?jiǎn)栠^，有沒有什么工具可以得到坐標的，其實這個工具就可以坐到，看最右下角，分別為RGB 和XY 軸，我們點擊屏幕的任意為置，它都會幫我們算出來當前顯示的值，怎么樣是不是很實用的一個工具。快去試試吧。

　　Tip：最上邊的導航還可以幫們把VIEW結構生成PSD圖或者做快速的切換設備動作。
