使用 PowerDesigner 設計 SQL Server 數據庫

  工具:

  Sybase PowerDesigner 12.5

  Microsoft  SQL Server 2005

  第一步:概念數據模型

  打開PowerDesigner 軟件,設計“概念數據模型”(Conceptual Data Model),它通常用在概要設計階段。

  設計表結構

  注意:如果Palette(工具面板)沒有顯示,可以在工具欄 --> 右鍵 --> 選擇“Palette”(打勾選中)

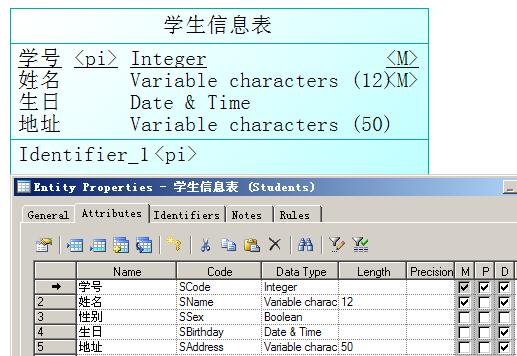

  設計結果如下:

  在設計屬性(字段)的時候,三個字母(M、P、D)分別表示:

  M:是否為空;(√表示不允許為空)

  P:是否為主鍵;

  D:是否在該軟件的視圖中顯示;

  添加 “Relationship” 關系時,請注意:

  1、在所有實體對象中,屬性的取名不能重復。

  2、當添加引用完整性時,外鍵表不必添加主鍵表的主鍵字段作為外鍵。因為,在添加“Relationship”關系之后,再轉換為物理模型以后,外鍵表將自動添加外鍵字段列。

  3、在添加 “Relationship” 關系時,起始點實體默認為主鍵表,結束點實體默認為外鍵表。當然,可以在 “Relationship” 中改變。

  第二步:物理數據模型

  將“概念數據模型”的相關設計轉換為“物理數據模型”(Physical Data Model),相當于從“概要設計”轉換為“詳細設計”,即對表和關系的具體實現。

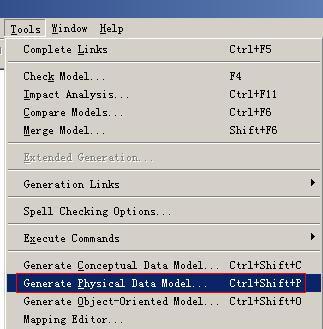

  選擇“Tools”-->“Generate Physical Data Model . . .”即可。

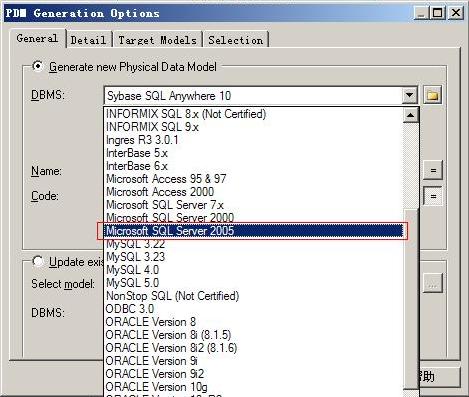

  然后選擇 SQL Server 2005 數據庫管理軟件:

  點擊“確定”按鈕以后,就產生了對應“SQL Server 2005”數據庫的表、屬性、關系的具體實現。

  在PowerDesigner 中添加約束
